คำเตือน : Post นี้ยาวมาก ค่อยๆอ่าน ทำความเข้าใจทีละส่วน จึงแบ่งออกเป็นตอนๆเพื่อให้ย่อยได้ง่าย

อ้างอิงจาก ACI 211.1 และผู้เขียนขอตัดบางส่วนที่ไม่ใช่สาระสำคัญในการออกแบบคอนกรีตออก
เพื่อให้เข้าใจง่าย และนำไปใช้ได้จริง

ก่อนเริ่ม Mix Design: 2 ข้อมูลสำคัญที่เราจะต้องเตรียม คือ

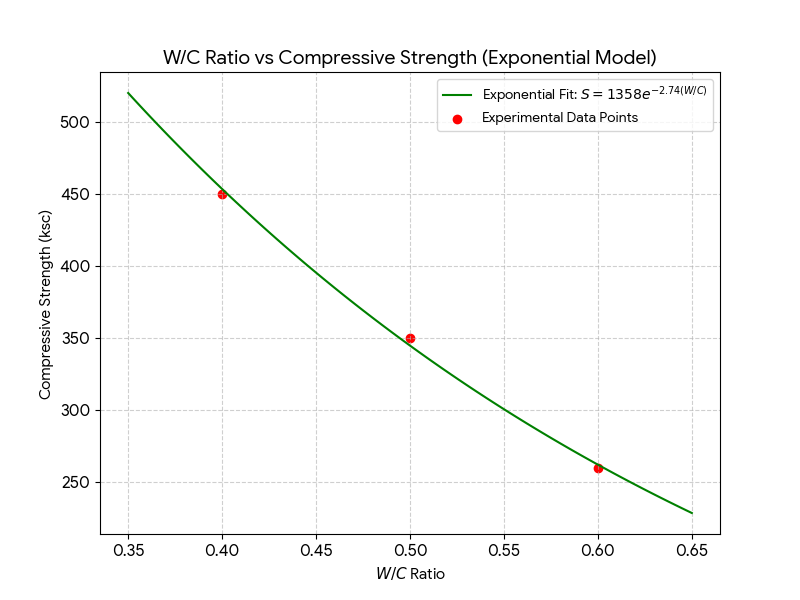

1. Strength vs W/C Curve (กราฟความสัมพันธ์ระหว่างกำลังอัดกับอัตราส่วนน้ำต่อซีเมนต์)

อย่าเชื่อตารางมาตรฐานที่ส่งต่อกันมา เพราะกำลังอัดคอนกรีตขึ้นอยู่กับคุณภาพของวัตถุดิบ

• สิ่งที่ต้องทำคือ : ทดลองผสมจริง (Trial Mix) อย่างน้อย 3 จุด (เช่น W/C 0.4, 0.5, 0.6)
• นำค่า Strength ที่กดได้จาก W/C ที่กำหนดมาใส่ในกราฟเพื่อหาความสัมพันธ์ของทั้ง 2 ค่า
  จะได้ค่าตามตารางในรูปที่ 2
• ให้ excel ช่วยลากเส้นให้ กำหนดเส้นแนวโน้มให้เป็นแบบ exponential และ แสดงค่าความสัมพันธ์ออกมาเป็นสมการของเส้นแนวโน้ม
• เราสามารถนำสมการที่ excel ให้มา มาเป็นสมการการหาค่าของ W/C สำหรับออกแบบได้เลย โดยไม่ต้องไปลากเส้นในกราฟ

2. Water Content vs Slump (ปริมาณน้ำที่ต้องใช้จริงเพื่อให้ได้ Slump ที่ต้องการ)

ขั้นตอนการหาว่าต้องใช้น้ำกี่กิโลกรัมต่อลูกบาศก์เมตร เพื่อให้ได้ค่าความยุบตัว (Slump) ตามที่ต้องการ

• ปัจจัยควบคุม: ขนาดหิน (Max Size) และประสิทธิภาพของ Admixture (ส่วนนี้เราจะตัดออกไปก่อน)

สรุปก่อนเข้าสู่การออกแบบ

Mix Design ที่ดีไม่ใช่แค่การเปิดตาราง แต่คือการ “รู้จักวัสดุของตัวเอง” ผ่านการทำ Trial Mix

เมื่อคุณมีทั้ง W/C Ratio (จากกราฟ Strength) และ Water Content (จากการเช็ค Slump ร่วมกับ Admixture) การคำนวณส่วนที่เหลือตามวิธี ACI ก็จะเป็นเรื่องง่ายและแม่นยำครับ
